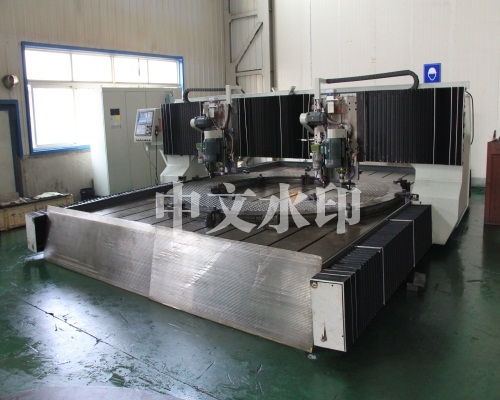

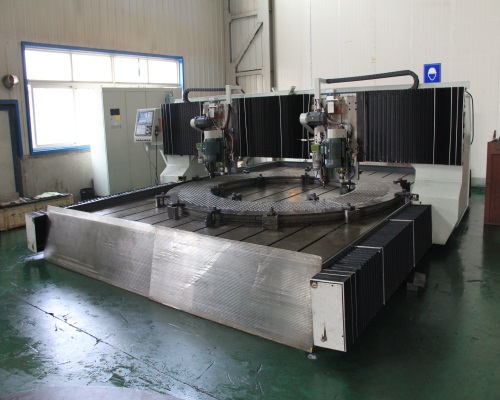

折流板機加工

折流板被設置在殼程，它既可以提高傳熱效果，還起到支撐管束的作用。傳統換熱器中普遍應用的是弓形折流板，由于存在阻流與壓降大、有流動滯死區、易結垢、傳熱的平均溫差小、振動條件下易失效等缺陷，近年來逐漸被螺旋折流板所取代。折流板的最小間距應不小于圓筒直徑的1/5,且不小于50mm,最大間距應不大于圓筒的直徑。但對波紋管換熱器來說,為了減小壓降,通常介質流速僅為光管的一半左右,甚至更小,因此間距根據介質流速的需要可適當縮短。為加強支撐作用和防止短路,可以適當增加折流板的厚度,通常以能跨過一個波距為宜。
